刷卡水控机安装示意图及相关说明
刷卡水控机安装示意图及相关说明
在当今注重水资源节约与管理的时代背景下，刷卡水控机作为一种高效实用的用水管控设备，被广泛应用于学校、工厂、企事业单位宿舍以及各类公共浴室等场所。它不仅能够精准计量用水量，还能通过刷卡付费的方式引导使用者合理用水，有效避免浪费现象。下面为您详细介绍刷卡水控机的安装示意图及相关说明，帮助您顺利完成设备的安装与调试工作。
一、安装前的准备工作
工具材料准备：在开始安装之前，需提前备好相应的工具，如扳手、螺丝刀、生料带、密封胶圈、水管接头等。同时，确保所购买的刷卡水控机型号与现场管道系统相匹配，并且配件齐全无损坏。
确定安装位置：选择合适的安装位置至关重要。一般来说，应选择在靠近水源且便于用户操作的地方，例如卫生间洗手盆上方或淋浴区域附近。安装高度要根据成人和儿童的平均身高来确定，通常距离地面 1-1.2 米较为合适，方便大多数人伸手刷卡和控制水流。此外，还要考虑周围环境的干燥程度和通风情况，避免安装在潮湿易积水或有腐蚀性气体的环境中，以防影响设备的正常使用寿命。
关闭水源阀门：在进行任何管道连接操作前，务必先关闭总进水阀门，排空管道内的剩余压力水，防止拆卸旧水龙头或安装新设备时发生喷水事故，确保施工安全。
二、刷卡水控机安装示意图步骤解析
（一）拆除原有龙头（若适用）
如果安装地点原本已有普通水龙头，则需要先将其小心拆除。使用扳手松开固定螺母，取下旧龙头及其附属部件，注意保存好垫片等小零件以备后用。清理干净安装口周围的杂物和锈迹，保证后续安装面的平整光滑。
（二）安装适配器（如有需要）
部分情况下，由于现有管道口径与刷卡水控机的接口不一致，可能需要安装一个专用的适配器来过渡连接。将适配器按照正确的方向套入管道末端，使用生料带缠绕螺纹处增强密封性，然后用扳手拧紧，检查是否有渗漏现象。
（三）连接进水管路
将刷卡水控机的进水口对准已准备好的管道接口，同样使用生料带缠绕几圈后，用手先初步旋紧，再用扳手适度用力拧紧，确保连接牢固且不漏水。这里要注意的是，不要过度拧紧以免损坏管件或导致破裂。有些高端机型可能配备快速接头，只需按照说明书指示进行插拔式连接即可，更加便捷高效。
（四）固定机身
根据产品提供的安装孔位，在选定的位置上钻孔（如果是墙体安装），插入膨胀螺栓并将水控机主体挂靠在上面，调整至水平状态后拧紧螺丝加以固定；若是台面式安装，则可直接利用底部的固定夹具将其稳固地安置在洗手台上。无论哪种方式，都要保证设备安装稳固，不会因外力碰撞而松动移位。
（五）连接出水管道
把出水软管的一端连接到水控机的出水口，另一端接到相应的用水终端装置（如花洒头、水龙头体等）。同样要确保连接紧密无泄漏，并且出水方向符合实际使用需求。对于淋浴系统，还需注意调节好花洒支架的角度和高度，使水流均匀舒适地喷洒出来。
（六）接通电源（针对电子控制型）
对于具备电子计费功能的刷卡水控机，还需要接入电源线为其供电。按照设备背面标注的电压要求，找到合适的插座位置并进行布线连接。务必保证电线隐藏良好，远离水源和高温区域，防止触电危险。一些智能款式还支持电池供电模式，可根据具体情况选择合适的供电方式并做好相应的防护措施。
三、调试与测试流程
开启水源阀门：缓慢打开总进水阀门，观察各个连接部位是否存在滴水、渗水情况。如有轻微渗漏，可适当收紧相关螺母；若出现严重漏水，则应立即关闭阀门重新检查安装步骤是否正确。
功能测试：拿起一张已授权的用户卡靠近感应区进行刷卡操作，此时显示屏应亮起并显示相关信息，如余额、费率等。按下启动按钮后，电磁阀门打开，水流正常流出；再次刷卡或等待预设时间结束后，阀门自动关闭停止供水。重复多次测试不同卡片的功能响应是否正常，包括充值、挂失解除等功能也要逐一验证。
流量校准（可选）：某些高精度的水控机允许对最大流量进行精细调整以满足特定场所的需求。可以通过配套的专业工具或者进入系统设置菜单来进行此项操作，根据实际情况设定合适的上限值，既保证正常使用又能达到节水目的。
数据上传与管理（联网型）：如果是具备网络传输功能的智能型刷卡水控机，还需要配置好网络参数并将设备接入局域网络。这样管理人员就可以通过后台软件实时监控各台设备的运行状态、用水数据统计分析以及远程控制等高级功能了。

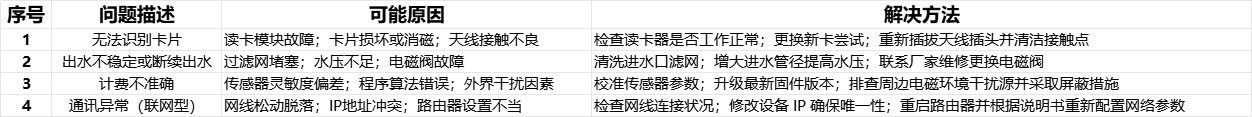

四、常见问题及解决方法
五、日常维护注意事项
定期巡检：安排专人每周至少巡查一次所有安装点的刷卡水控机外观是否完好无损，显示屏显示是否正常清晰，按键反应是否灵敏可靠。及时发现并处理潜在的安全隐患和小故障迹象。
清洁保养：每月定期用干净的软布擦拭设备表面的灰尘污垢，尤其是读卡区域和按键周围要保持整洁畅通。对于长时间未使用的设备，建议先用酒精棉球消毒后再投入使用以确保卫生安全。
水质监测：关注当地水质变化情况，特别是在硬度较高地区容易出现结垢现象影响水流顺畅度。必要时可在前端加装软水处理器改善水质条件延长设备使用寿命。
备份数据：对于采用数据库管理的联网型系统而言，养成定期备份重要数据的习惯非常必要。一旦遇到突发状况导致数据丢失时能够迅速恢复历史记录减少损失。
总之，正确安装和使用刷卡水控机对于实现精细化水资源管理和降低运营成本具有重要意义。希望本文提供的安装示意图及相关说明能够帮助您顺利实施该项目，并在日后的使用过程中发挥出最大的效益。如果您在实际操作过程中遇到任何困难或疑问，欢迎随时联系13928471730获取技术支持！
